В исследовании, опубликованном 12 февраля в журнале Science Express, Дженнифер Льюис (Jennifer Lewis), профессор материаловедения и инженерии университета Тюрноер, вместе с коллегами демонстрирует образцы серебряных микроэлектродов, созданных посредством всенаправленной печати концентрированных чернил из наночастиц серебра с минимальной шириной около 2 микрон на полупроводниковой, пластиковой и стеклянной подложках.
В отличие от чернильной и трафаретной печати, данный подход даёт возможность печатать микроэлектроды вне плоскости, позволяя им непосредственно пересекать существовавшие до этого структуры через формирование перекрывающих арок. В традиционных схемах обычно требуются изоляционные слои или обводные матрицы электродов.
Для производства печатных схем исследователи сначала готовят высококонцентрированные чернила из наночастиц серебра. Затем чернила выдавливаются через отверстие цилиндрического наконечника, прикреплённого к трехосной системе микропозиционирования, управляемой с помощью компьютерной программы.
Напечатанные наночастицы пока не соединены. Процесс компрессии происходит, когда напечатанная структура нагревается до 150 градусов Цельсия и выше. Во время термоотжига наночастицы сплавляются во взаимосвязанную структуру. Благодаря умеренной температуре обработки печатные структуры совместимы с гибкими органическими основами.
В отличие от традиционных технологий новый подход позволяет использовать микроскопические серебряные провода в тонких электронных устройствах с минимальным контактным давлением.

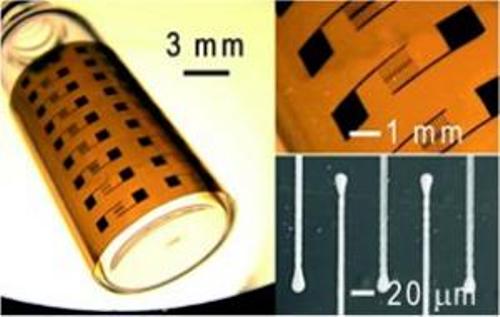

Печать гибких микроэлектродов на полиимидной подложке. (Photo courtesy Jennifer Lewis)
---------
