Что такое материнская плата и для чего она нужна?

Оснащение ПК компонентами, которые будут исправно работать вместе, является довольно сложной задачей. В основе этой сборки лежат материнские платы, и на рынке их предлагают множество вариантов. С таким большим выбором различных функций, наборов микросхем и сокетов, выбор этого компонента для ПК может быть очень запутанным.

Самый большой вопрос, который вы, возможно, задаете себе: «Что делает материнская плата и почему важно выбрать правильную?» Давайте поговорим о каждом отдельном компоненте материнки, и почему важно обращать внимание на все детали при выборе правильной модели.

Что делает материнская плата?

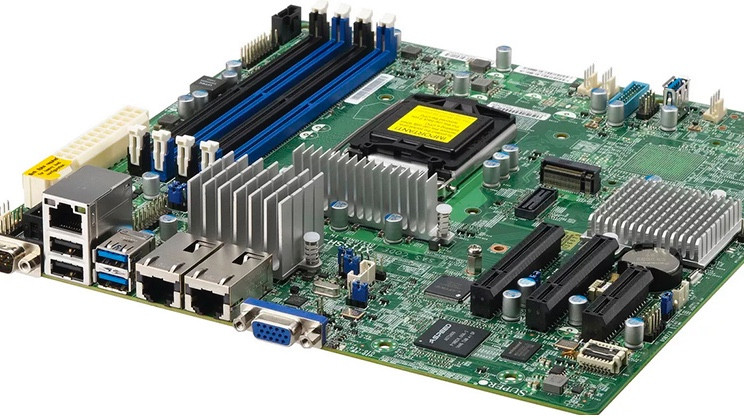

Проще говоря, материнка — это печатная плата, которая соединяет все ваши детали вместе. Все остальные компоненты, входящие в состав ПК (например, центральный процессор, графическая карта, память и т. д.), встраиваются в эту плату. Материнка обрабатывает весь обмен данными между этими компонентами.

Не углубляясь в информатику, постараемся вкратце рассказать о шинах. Шины представляют собой набор небольших схем, которые передают данные от одного компонента к другому. Существует множество различных шин, которые выполняют разные функции на материнской плате, но их основная функция — отправлять и получать данные.

Еще одна функция материнской платы — обеспечивать подачу питания для каждого компонента. В сочетании с разъемами питания, предоставляемыми блоком питания, некоторые разъемы имеют собственное питание, обеспечиваемое материнкой. Такие компоненты, как ваша оперативная память и твердотельные накопители M.2, работают исключительно от системной платы, поскольку им требуется меньше энергии. Для других компонентов, таких как графический процессор, важно потреблять определенную мощность от материнской платы, дополняя ее большей мощностью от блока питания.

Чипсеты и сокеты

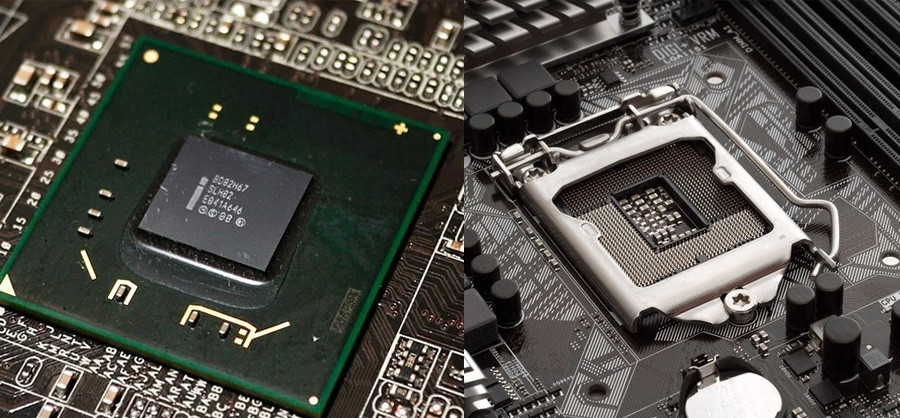

Одной из самых запутанных областей при покупке материнской платы является выбор набора микросхем и выяснение того, какой процессорный разъем вам нужен. Для этого нужно понимать, что такое чипсет материнской платы и сокет процессора? Сокет процессора — это физический слот, в который войдет ваш процессор при сборке ПК. Набор микросхем — это обозначение, которое определяет, какие и сколько функций может поддерживать ваша материнка.

Например, системная плата Z690 будет поддерживать большинство функций, доступных в линейке процессоров Intel 12-го поколения. С другой стороны, материнская плата B660 будет поддерживать меньше общих функций, доступных в этом диапазоне, с меньшим количеством портов USB, меньшим количеством линий PCI-E и без поддержки разгона процессора.

Слоты и соединения

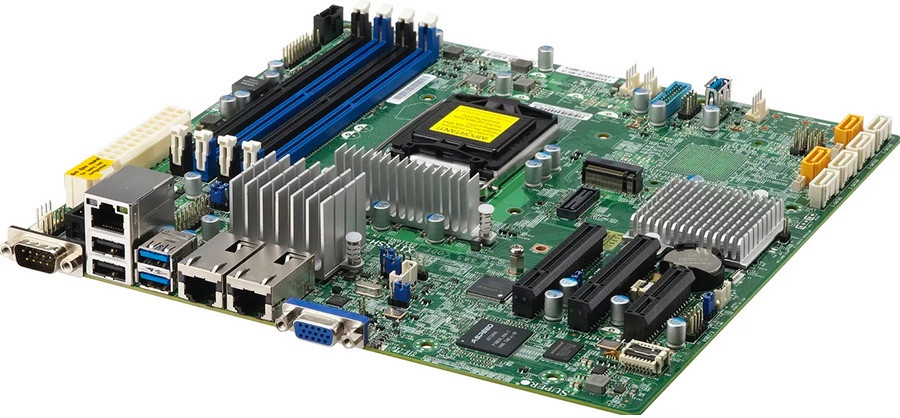

Материнская плата — один из самых сложных компонентов для понимания, поскольку она имеет множество слотов, разъемов и маленьких контактов. Чтобы дать вам представление о том, что делает каждый компонент, рассмотрим наиболее важные и наиболее распространенные функции современных плат.

Слот PCI-E x16

Помимо сокета процессора, это, вероятно, самый важный слот на любой материнской плате. Слот PCI-E x16 предназначен для видеокарты. Причина, по которой «x16» назначена этому слоту, заключается в том, что это количество линий PCI-E, которые эта часть области выделила для него. Сама линия PCI-E, работающая по последнему стандарту, важна для установки новейших графических процессоров.

Слот PCI-E M.2

Твердотельные накопители M.2 в настоящее время являются самыми быстрыми потребительскими вариантами хранения из-за используемого ими интерфейса. Как и ваша видеокарта, накопители M.2 используют интерфейс PCI-E для обеспечения высокой пропускной способности, что обеспечивает скорость передачи данных, необходимую для предлагаемых ими скоростей. Благодаря новейшему стандарту Gen4 некоторые из последних накопителей на рынке стали еще быстрее.

Слоты оперативной памяти DIMM

Слоты DIMM существуют для установки ваших модулей оперативной памяти. В зависимости от типа набора, который вы выбрали, у вас может быть 2 или 4 стика для установки. Вы не обязаны заполнять все слоты, и рекомендуется, если возможно, оставить 2 слота открытыми на плате с 4 слотами. Количество включенных слотов зависит от производителя и цены.

Разъемы USB и питание JFP1

Эти разъемы USB предназначены для ввода-вывода на передней панели. Когда вы покупаете чехол, вверху будет кнопка питания и несколько USB-разъемов, к которым вы можете подключать периферийные устройства. Каждая плата будет отличаться и может не поддерживать последнее поколение USB. Индикатор питания, перезагрузки и жесткого диска также необходимо подключить к соединениям JFP1, которые обычно находятся в правом нижнем углу платы.

Задний ввод-вывод

Каждая материнка имеет заднюю панель ввода-вывода, на которой будут размещены все ваши USB-подключения, Ethernet-подключения и аудиоразъемы. Кроме того, производитель может также предоставить встроенный WiFi, полный аудиопакет, BIOS Flash и кнопки сброса CMOS. Все это будет представлено на заднем вводе-выводе и различаться в зависимости от купленной вами материнской платы и от того, насколько она современна.

Соединения питания

Ваша материнка будет содержать несколько разъемов питания по всей плате, и они, как правило, остаются одинаковыми для каждой платы. Единственная существенная разница между материнскими платами заключается в том, что у вас их может быть больше или меньше. Например, на этом Z690 AORUS Master в правом верхнем углу платы массивный прямоугольный разъем представляет собой 24-контактный разъем питания материнской платы. Два 8-контактных разъема в левом верхнем углу предназначены для питания процессора. На плате вы также увидите ряд из 4 разъемов для установки системы охлаждения. В зависимости от платы вы также можете увидеть индивидуально адресуемые заголовки RGB.

В остальном, материнская плата, которую вы выберете, полностью зависит от вас. Если вы планируете перейти на более мощный процессор или видеокарту последнего поколения, рекомендуется учитывать это и выбирать плату, соответствующую этим требованиям.
